＃リブラの信念「活きたサポート」とは？

本格的なサンドブラスト加工を
目指される方向けのプロ仕様！
スピーディかつ簡単に操作できる
高い生産効率と作業性を兼ね備えた
 高い生産効率と
 作業性を兼ね備えた
 「ガラス彫刻用ブラスター」です。

01循環直圧式アールブラスターの
強み

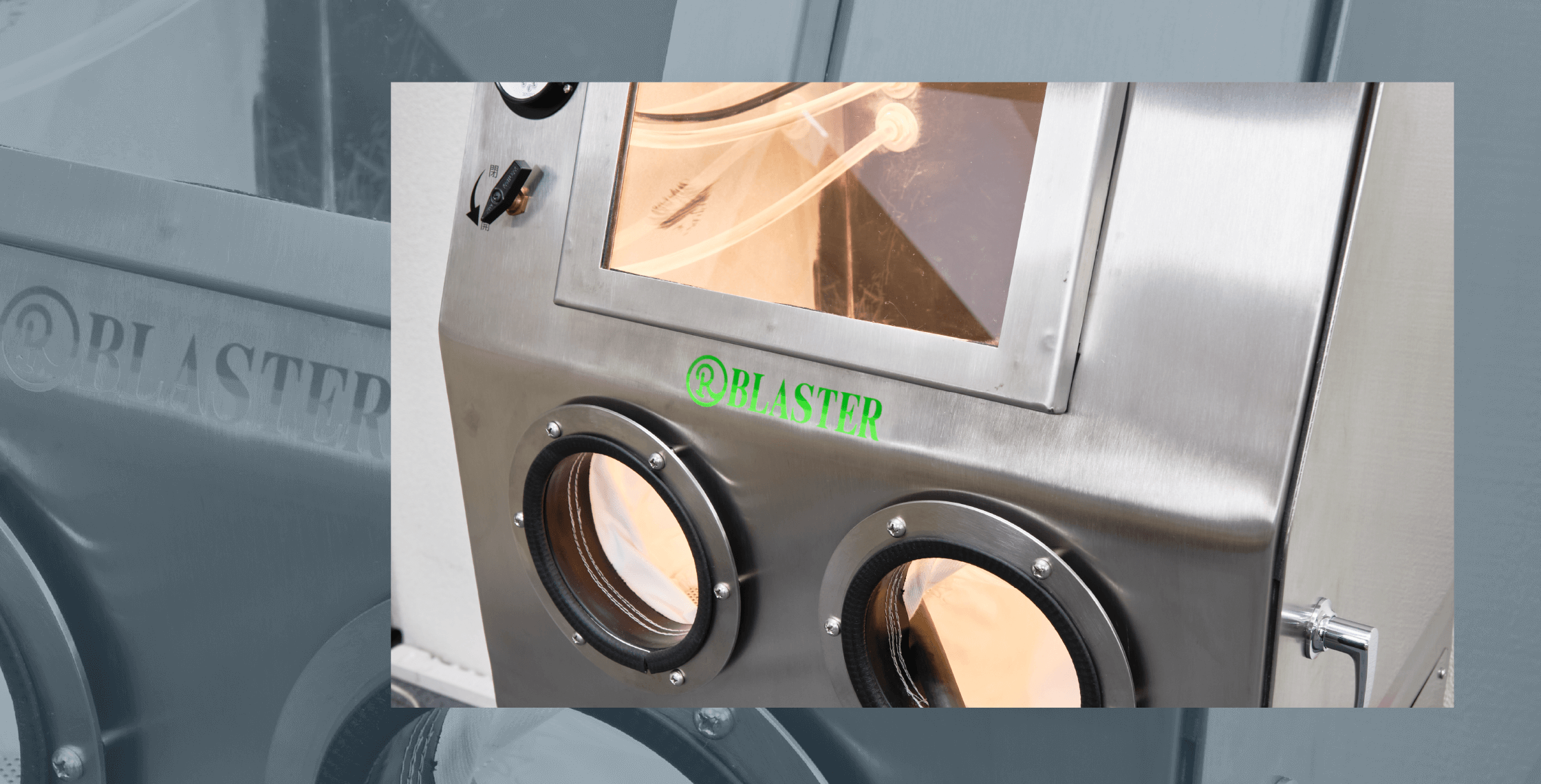

ガラス彫刻用ブラスター

株式会社リブラはパワフルで安定感のある
循環直圧式アールブラスターを開発しました。

Powerful

オリジナル循環直圧式の開発により低出力なコンプレッサーでもエアーロスが少なく直線的で安定した研磨材の吹き出しを実現短時間での深彫りも可能

Precise

優れたノズル構造とノズル口径を可能な限り小さくした設計により文字等の鋭角なデザインや段彫りなどの微細なアクセント付けも自由自在！

Eco＆Clean

オリジナル直圧タンクを使用することにより研磨材をこぼすことなく充填できるので節約に効果的。強力な集塵機で粉塵を除去し酸や液を使わない乾式ブラストなので環境にも優しい構造です。
クリーンな作業環境を維持し騒音対策にも配慮していますので設置場所を選びません。

Simple

機械的作動部分を極力減らしたシンプルなメカニズムですので故障の心配が各段と下がります。オリジナル直圧タンクの使用によりメンテナンスも簡単です！

Easy

セットアップは手順に従うだけで簡単。電源は家庭用100V が利用できますので新たな配線の引き込みは必要ありません。

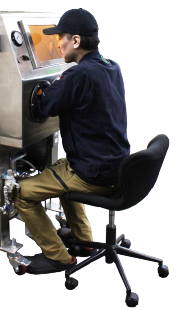

長時間の作業も楽々♪

人間工学に基づいた形状で開発したキャビネットですので座りながら加工できます。ブラスト加工時の疲労を軽減し安定した商品製作に集中できます。

お問い合わせはこちら

アールブラスター仕様

ブラスト方式 ＝ 循環直圧式
キャビネット取り出し口 ＝（約）縦450ｍｍ Ｘ 横500ｍｍ
光源 ＝ ＬＥＤライト（電球色）
電源 ＝ 100Ｖ 50/60Ｈｚ
機械寸法 ＝ （約）横幅525ｍｍ Ｘ 奥行き500ｍｍ Ｘ 高さ1400ｍｍ
重量＝ 43ｋｇ

02アニメーションで循環直圧式
アールブラスターをチェック!

循環直圧式

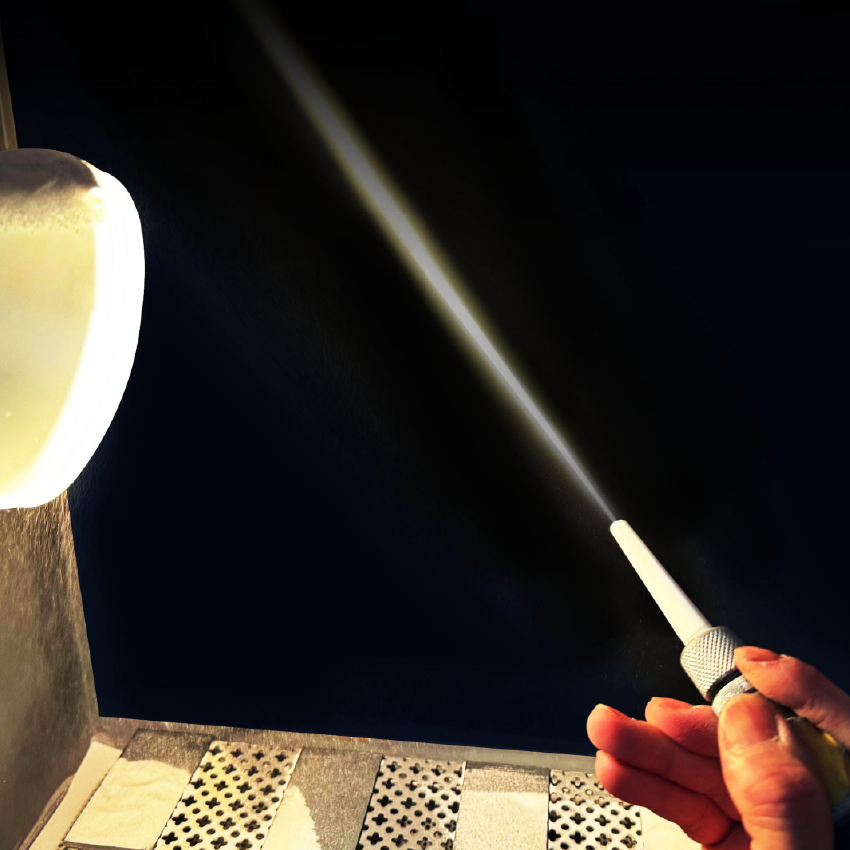

  • 直圧式は研磨剤が直線状にビームのように噴出されるのが特徴です。ピンポイントでブラストする際や細かい多段彫りの際にも威力を発揮します。
  • キャビネット内で研磨材が循環しますので作業場を汚さず連続加工が可能です。
  • 構造は圧力をかけたエアーとともに研磨材を直圧タンクより直接吹き出します。
    研磨材を循環利用するので補充の手間が大幅に軽減
  • ノズルの径は1.8ｍｍですのでサンド噴出が直線的です。
  • エアーロスが少なく低出力のコンプレッサー（１馬力）で充分なので家庭用１００ボルトで使用できます。
  • 文字などが鋭角に彫れ、段彫りなどの細かいアクセントがつけやすい操作性。
    また研磨材の吹き出し量がレバーで調整でき安定しているので深彫りも短時間で可能

03サンドブラスト機の直圧式と
吸い込み式の仕組み

  • 直圧式

    直圧タンクが空になる度に 研磨材の充填が必要 （手作業、作業場が汚れる）

    長所

    • 砂の吹き出し圧力が強いので彫刻スピードが速い。
    • 砂がピンポイントで吹き出すので彫刻面に強弱をつけやすい。
    • 使用空気量が少ないので1馬力コンプレッサー（100V）で十分加工できる。
    • 研磨材の吹き出し料を調整できる。

    短所

    • 砂の吹き出し口が小さいので砂が詰まりやすい。
      詰まり防止のためにコンプレッサーにエアドライヤーが必要。
    • 機械が重い。

  • 吸い込み式

    エアの負圧で研磨材を吸い込み、噴出するので安定性が弱い。 大型コンプレッサー（3馬力以上）の動力電源が必要。

    長所

    • 砂が広範囲に吹き出すので均一の深さでムラなく彫刻できる。砂が詰まりにくい。
    • 機械の仕組みが直圧式に比べると簡単なので整備が安易である。
    • 機械が軽い。
    • キャビネット内の研磨材の量が目で見て確認できる。

    短所

    • 直圧式に比べると彫刻スピードが若干遅い。
    • 固いもの（御影石など。普通の石はOK）を彫刻するときに時間がかかる。
    • コンプレッサーは3馬力以上が理想である。

04循環直圧式アールブラスターの
＋α

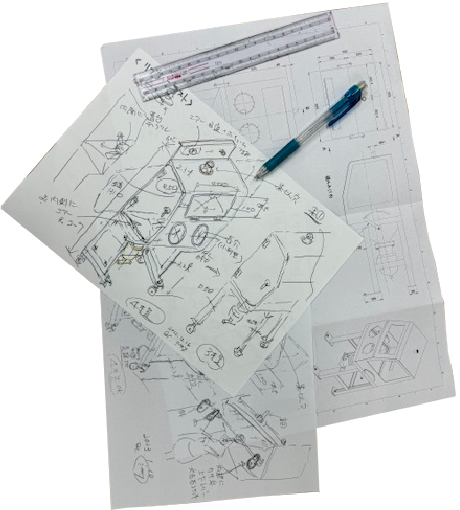

図面

リブラが一から設計したサンドブラスター。
長い年月をかけ現場からの声をもとに様々なアイデアを詰め込みました。

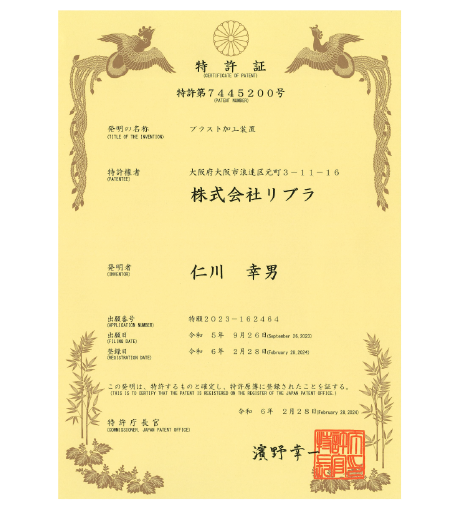

特許証

循環直圧式の心臓部分にもあたる直圧タンク部分で特許を取得。

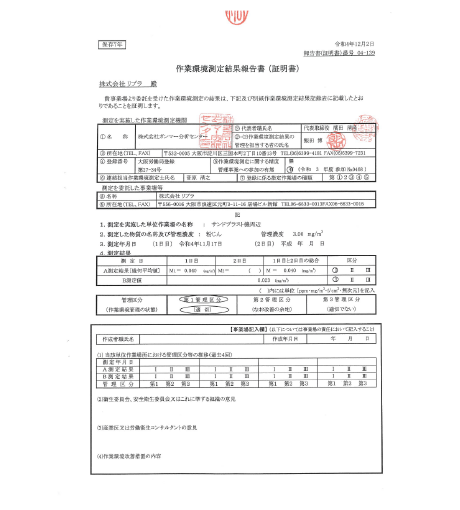

健康面に配慮した
検査結果

粉塵による塵肺等、健康面についても検査機関を通して分析テストを行い問題なしの結果をいただきました。

ガラス彫刻以外にも表面研磨や梨地仕上げも出来ます。

これらの製品を使用している
用途事例はこちら

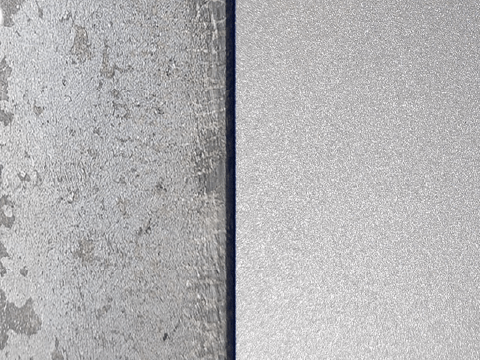

クリーニング・塗装剥離・再生

圧縮エアの力で研磨材を高速噴射することで表面の付着物を素早く、手軽にクリーニング、塗装剥離することができます。

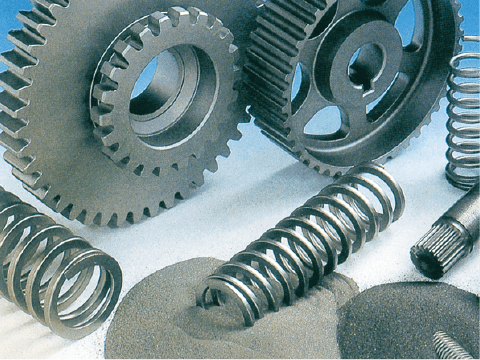

接着・塗装・溶射前処理

エアーブラストであれば加工対象の大小を問わず、各種除錆度規格の最上位の基準を容易に満たすことが可能です。

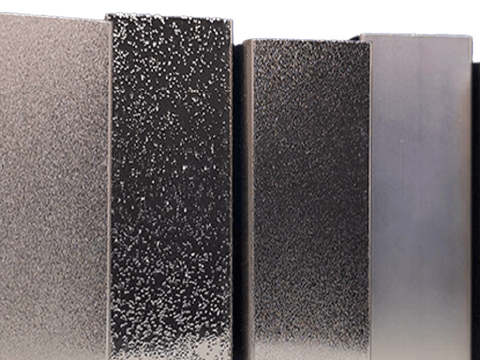

梨地仕上げ

光の乱反射による柔らかな光沢や艶消し面を実現する「美装梨地」及び放熱性向上や防眩効果などとして機能する「機能性梨地」についてのご紹介です。

アールブラスターによる美装梨地仕上げでは研磨材の粒径や材質変えることで、ギラギラと輝く面、柔らかな光沢面、それとは逆の上品なマット面など多様に風合いが変化致します。 これに当社独自の定量安定噴射技術による処理面のカバレージコントロールやグラデーション加工を加えることで、更にデザイン性を向上させた仕上げも可能です。また、同一加工品であっても仕上げのエアーブラスト工程で全体又は部分的に研磨材の種類を変えた加工を行うことで風合いの異なる多彩なバリエーションを実現することが出来るのも特徴の一つです。

05必ず必要なエアーコンプレッサーと集塵機

エアーコンプレッサーは、　
サンドブラスト機に空気を
送り込む機械です

馬力コンプレッサー 低層音 低振動 100V

コンプレッサーの容量はサンドブラスト機のノズル口径と空気消費量に密接な関係がありますのでブラスト機にあったものをお使いください。
エアを作り出すコンプレッサーが安定しているとストレスなくガラス彫刻、サンドブラスト加工ができます。
事務所や自宅用で選ぶ際は低騒音、低振動はもちろん、できるだけタンク容量が大きいもの、
吐出量の多い機械をお選びください。

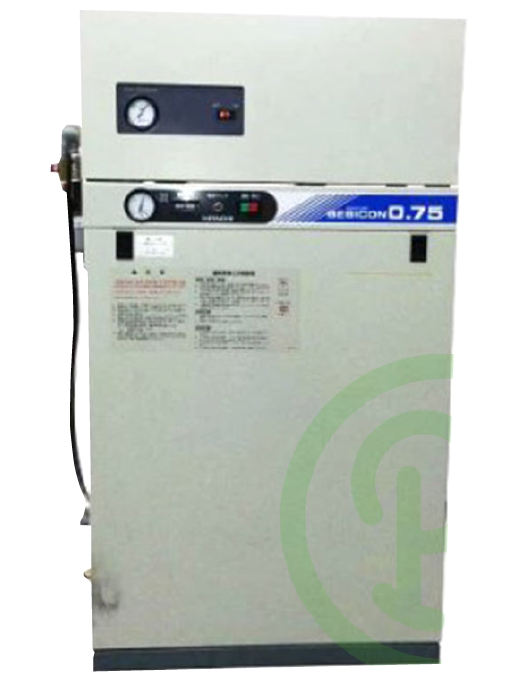

  • 日立産機

    パッケージベビコン 給油式 ドライヤー内蔵型

    PBD0.75　（1 馬力）（100V）

    • 吐出空気量(L/min)

      : 圧縮機/80

    • 最高圧力(MPa)

      : 圧縮機/0.93

    • 出力(kW)

      : .75

    • 騒音レベル(db)

      : 52

    • タンク容量(L)

      : 530

    • サイズ(mm)

      : 幅 640ｘ高さ 1137ｘ奥行きｘ537

    • 重量(Kg)

      : 117

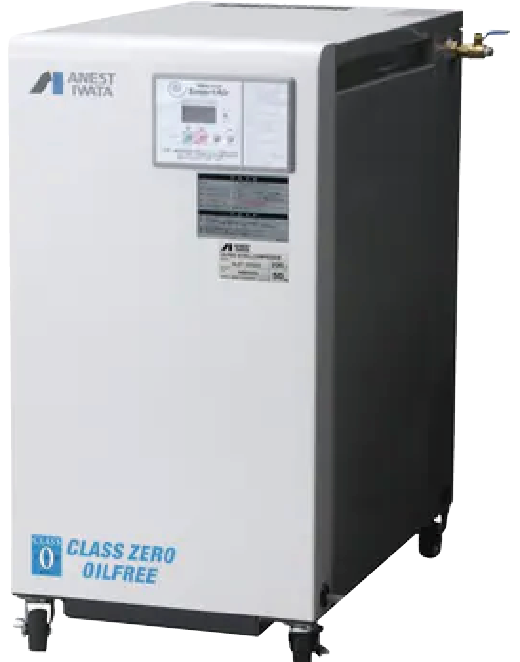

  • アネストイワタ

    オイルフリー スクロールコンプレッサー
    ドライヤ付き

    SLP ー 07EED　（1 馬力）（100V）

    • 潤滑方式

      : オイルフリー

    • 吐出空気量(L/min)

      : 64

    • 最高圧力(MPa)

      : 0.6～0.8

    • 出力(kW)

      : 6

    • 騒音レベル(db)

      : 45

    • タンク容量(L)

      : 5

    • サイズ(mm)

      : 幅 355ｘ高さ 690ｘ奥行きｘ590

    • 重量(Kg)

      : 48

購入はコチラ

集塵機は、
彫刻時に発生する粉じんを
吸い込む機械です

作業場をいつもキレイに保ちます。

ガラス彫刻ブラスト加工中に発生する粉塵（砕けた研磨剤やガラスなど）を回収する装置です。
サンドブラスト機のキャビネット内の視界を良好にし作業場が研磨材だらけになることを抑えます。塵肺防止にも役立ちます。

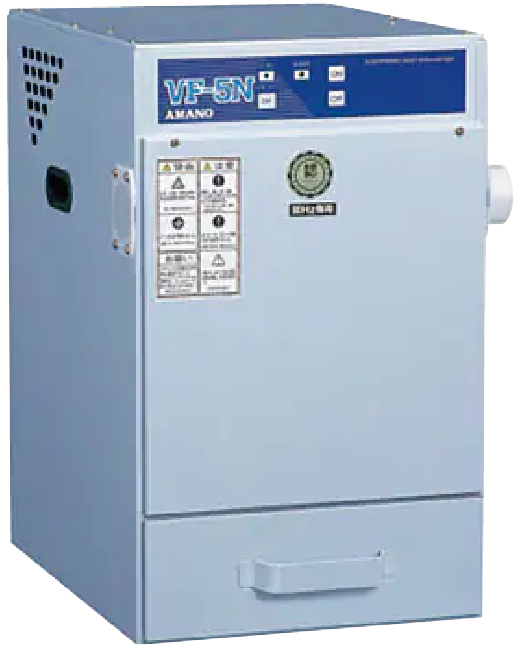

  • アマノ

    小型集塵機 コンパクト＆静音
    シェイキング機能付き

    VF ー５N　（100V）

    • 容量(L)

      : バケット 6.5

    • 出力(kW)

      : 0.4

    • 最大制圧(kPa)

      : 2.65

    • 最大風量(m3/min)

      : 6

    • 騒音レベル(db)

      : 65

    • 吸込口径(mm)

      : 63.5

    • サイズ(mm)

      : 幅 380ｘ高さ 500ｘ奥行きｘ623

    • 重量(Kg)

      : 44

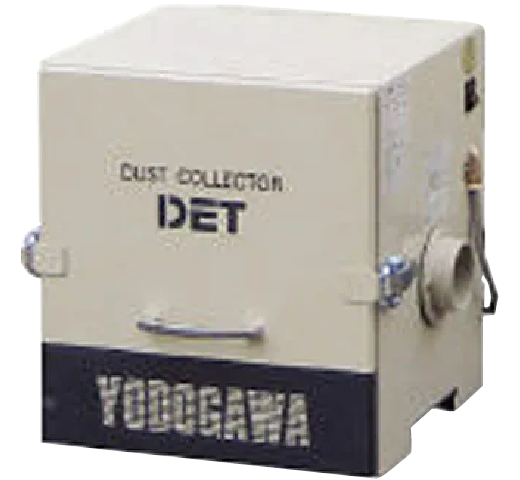

  • 淀川電機製作所

    カートリッジフィルター集塵機 業界最小サイズ

    DET200A　（100V）

    • 容量(L)

      : バケット 1.2

    • 出力(kW)

      : 0.2

    • 最大制圧(kPa)

      : 0.88/1.23

    • 最大風量(m3/min)

      : 3.3/4.0

    • 騒音レベル(db)

      : 62/65

    • 吸込口径(mm)

      : 70

    • サイズ(mm)

      : 幅 350ｘ高さ 382ｘ奥行きｘ326

    • 重量(Kg)

      : 22

健康面にも影響を及ぼすので
必ず性能の良いものを選びましょう

購入はコチラ
